高压鼓风机输送粮食原理
时间：2018-08-05 08:00 浏览：2842
在粮食的扦机样系统中，经常可以看到，固定或移动式的扦机器架子上，有扦样探头，连接有钢丝软管，而末端就是连接的高压吸风机，来提供的高压力，多用双叶轮5.5kw或双叶轮7.5kw风机，7.5kw粮食扦机风机通过产生的强大的吸力，通过钢丝软管集中起来以供检验查看。
在固定式扦样机系统中，有很多都是专门为车载包粮、无盖散粮运输车自动扦样机设计制造的。这种设备采用全液压动作，主臂沿Z轴升降，副臂沿X轴伸缩，扦样杆沿Z轴升降，副臂旋转形式采用齿轮合方式，能在±90°范围内自动扦样。采用高压鼓风机输送粮食整机系统性能好，调节和维修方便是车载粮食抽样检验检测的必要设备。
整个系统主要组成部分有：
1、主臂升降范围（沿Z轴）4000-5100mm
2、副臂伸缩范围（沿X轴）2900-4800mm
3、扦样杆升降范围（沿Z轴）900-5000mm(
4、旋转角度±90°
5、旋转电机 380V 0.75Kw
6、液压装置 380V 4.0Kw
7、高压吸风机 380V 7.5Kw
8、遥控器 5＃电池-2节
固定式扦样机结构原理
固定式扦样机主要有机械装置、液压系统、电气装置、高压吸风机扦样器四部分组成。
1、机械部分主要有主臂升降、副臂伸缩和扦样杆升降。主臂一般常采用300×300×5 、250×250×5型管制成。副臂采用300×250×5、250×150×5型管制成。金属制件平整、组装运行平稳无阻滞现象。
2、液压装置，主臂升降、副臂伸缩、扦样杆升降全部采用液压装置，结构稳定安全。在极限点装有限位行程开关，保证设备正常安全运行。液压泵采用直联式安装在邮箱内。动力单元安装在主臂底部，动力单元上安装有防雨罩，有效保证了设备在各种环境中操作。
3、电气装置是控制整机运作的枢纽，电气装置有室内控制柜，方便操作人员在不同位置进行扦样。

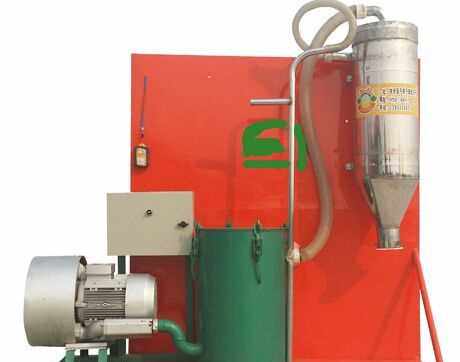

4、扦样器采用负压吸粮原理，有扦样杆、7.5kw高压风机和储粮器组成。扦样杆插入物料前请务必开动风机，粮食经吸粮管到达储粮器内，从接粮斗把样品取出进行分析，从而完成整个的扦样作业。
